Co jsou Art-Net a sACN? Páteř moderních sítí pro jevištní osvětlení

Úvod: Budoucnost řízení osvětlení je síťová

DMX512 je nejrozšířenější komunikační protokol pro moderní jevištní osvětleníAle s sebou nese i svá omezení! Komplexní moderní jevištní osvětlení vyžaduje k vytvoření velkolepé show masivní datovou komunikaci. Proto potřebujeme protokoly Art-Net a sACN založené na Ethernetu. Ty odstraňují omezení schopnosti DMX512 mít v topologii řetězového zapojení pouze 512 kanálů a 32 zařízení. Tyto pokročilé nové protokoly dokáží přenášet více DMX sítí a zároveň zachovat latenci pod 50 ms, kterou vyžadují moderní profesionálové a designéři osvětlení.

Vzhledem k rostoucím cenám měděných kabelů může jakákoli infrastruktura využívající měděné kabely DMX512 vést k masivním nákladům na kabeláž. Počet kabelů by navíc byl ohromně vysoký, což by mohlo být složité na manipulaci. Art-Net a sACN využívaly síť Ethernet/IP se standardními kabely cat5e/6/7. Ty umožňují odesílání více sítí DMX přes jeden ethernetový kabel. Tato síťová funkce snižuje celkovou délku, hmotnost a složitost potřebné měděné kabeláže, což vede k 80–90% úspoře.

V tomto článku se budeme zabývat všemi aspekty od propojení DMX s Art-Net a sACN, jednotlivě se budeme zabývat tím, co tyto sítě jsou a jak fungují. Porovnáme jejich možnosti a ukážeme praktickou implementaci těchto sítí pro designéry a profesionály v oblasti jevištního osvětlení.

Od DMX k síťovému ovládání: Proč existují Art-Net a sACN

Abychom plně pochopili, proč jsme přešli z DMX na síťové ovládání a proč je DMX512 v mnoha případech stále relevantní, začněme s omezeními DMX512.

Omezení tradičního DMX512

Tradiční DMX512 je omezen na 1 universe na kabel, což znamená, že do osvětlovacího zařízení pódia můžete odeslat 512 signálů. Navíc vás omezuje na spolehlivé připojení 32 jednotek v síti do vzdálenosti 800 m pomocí kabelu 120Ω. Velká LED videostěna, hustá pixelová páska nebo moderní sestava... pohyblivá světla Pro plné ovládání může snadno vyžadovat 50 až 400+ DMX universes. To znamená, že k provozu nastavení bude potřeba 50 až 400+ DMX kabelů, což má za následek velmi složité a drahé nastavení.

Instalace/demontáž zařízení spojených s turné musí být pohodlná a rychlá. Manipulace s velkým množstvím kabelů a hardwaru (nebo rozbočovačů či infrastruktury) může prodloužit dobu instalace, což nakonec vede k nepřímým nákladům pro organizátory. Mezi další omezení patří:

• Maximální spolehlivá vzdálenost ≈800 m s Belden 9841
• Žádná priorita ani nadbytečnost
• RDM (Remote Device Management) funguje, ale pouze v rámci jednoho univerza.

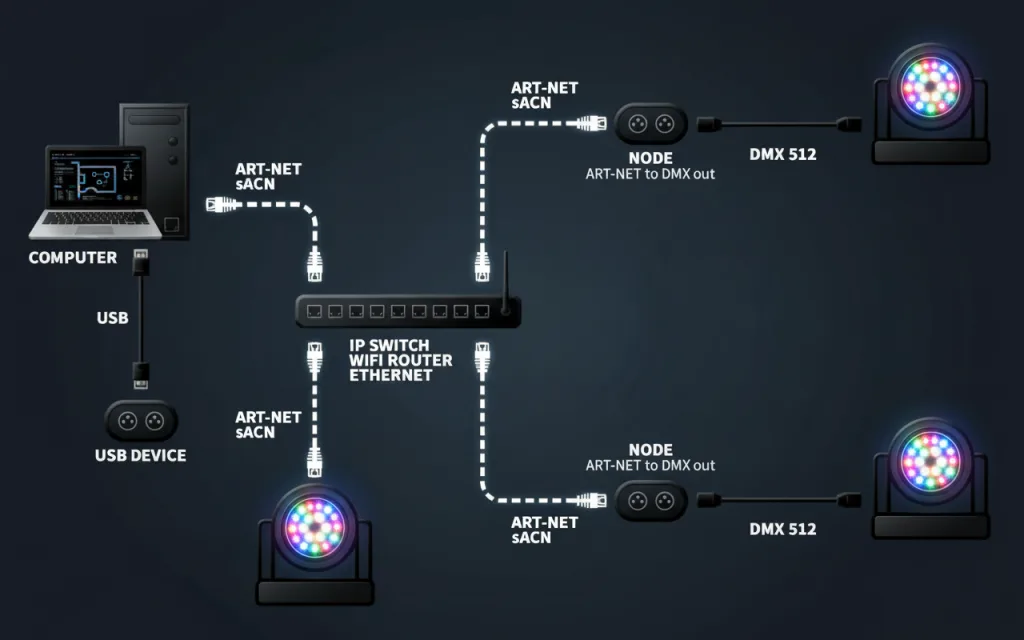

Přechod na řízení založené na Ethernetu

Přechod na ethernetovou síť umožňuje přenos 32 768 vesmírů pomocí protokolu Art-Net. To umožňuje delší vzdálenosti, více vesmírů a centralizované řízení. Art-Net i sACN jsou postaveny na tomto principu, ale ke zpracování dat přistupují odlišně.

Obrovský skok je možný po pochopení řízení založeného na Ethernetu a základních ethernetových sítí. Nastavení bude využívat standardní síťovou infrastrukturu (cat5/6) připojenou přes přepínače. V případě, že přepínače používají i jiná zařízení, budeme potřebovat:

• VLAN (virtuální lokální sítě), které poskytnou samostatný privátní kanál pro data Lightning, aby se zabránilo rušení s jinými službami, jako je Dante (audio) nebo NDI (video).
• QoS (Quality of Service), aby se zajistilo, že světlo nebliká. Říká přepínači, aby upřednostnil osvětlení.
• IGMP snooping umožňuje přepínačům odesílat specifická multicastová data do uzlů (zařízení nebo převodníků).

Technologie Power-over-Ethernet (PoE) navíc napájí uzly přes stejný kabel Cat6, aniž by bylo nutné používat samostatný napájecí systém. Ethernet umožňuje přenos dat přes IP. Umožňuje obousměrná data, což umožňuje vzdáleně ovládat DMX adresy, měnit režimy zařízení a sledovat důležité statistiky, aniž byste museli šplhat po žebříku.

Pochopení Art-Netu

Nyní, když víme, proč jsme přešli na řízení založené na Ethernetu, můžeme se přesunout k hlavnímu bodu našeho článku, kterým je protokol Art-Net.

Co je Art-Net?

Společnost Artistic License vyvinula protokol Art-Net v roce 1998. Jejich nejnovější verze, Art-Net 4, byla představena v roce 2016 a stále zůstává relevantní pro moderní systémy jevištního osvětlení. Jedná se o protokol bez licenčních poplatků, což znamená, že je osvobozen od jakýchkoli licenčních poplatků. Art-Net funguje jako most mezi DMX a Ethernetem a převádí DMX universe na síťové pakety. Použití standardu UDP/IP (User Datagram Protocol/Internet Protocol) umožňuje společnosti Art-Net dosáhnout maximálního teoretického limitu 32 768 universe v jedné síti.

Jak funguje Art-Net

Art-Net je v podstatě technologie založená na vysílání, která využívá UDP pro rychlý přenos s nízkou latencí. To znamená, že všechna data jsou odesílána do všech zařízení v síti. Proces vyžaduje velkou šířku pásma. Art-Net má funkci unicast, která odesílá data do konkrétních uzlů, jakmile více než 40 zařízení požaduje stejný universe.

Nejnovější Art-Net 4 využívá příkazy ArtPoll a ArtPollReply. Umožňuje zařízením automaticky se navzájem vyhledávat, což dále snižuje zátěž sítě. Používá RDM a ArtSync k zajištění vzdáleného ovládání a dokonalé synchronizace všech zařízení. Gigabitová síť dokáže pohodlně přenášet 800 až 1000 universes. Díky jeho rychlosti a spolehlivosti používají Art-Net 4 jako nativní výstup velké osvětlovací konzole.

Výhody používání Art-Netu

• Rychlé nastavení: Konzole automaticky objevují uzly během několika sekund (Art-Net 4).
• Snadná implementace: Spolehlivě funguje na téměř jakémkoli přepínači, dokonce i na levných nespravovaných (broadcast mód).
• Flexibilita: Vhodné pro turné a firemní akce, kde je rychlost montáže kritická.
• Kompatibilita: Vynikající kompatibilita s vizualizéry (Capture, depence², LightConverse, Wysiwyg).
• Nízké zdroje: Nižší zatížení CPU na konzolích ve srovnání s sACN v malých až středních sestavách.

Principy sACN (streamovací ACN)

Co je SACN?

sACN (Streaming Architecture for Control Networks) je formálněji uznávaný standardní protokol definovaný v normě ANSI E1.31-2018. Vyvíjely ho technické organizace, ESTA (Entertainment Services and Technology Association) a PLASA. Používá multicast UDP s vyhrazeným přenosovým portem 5568. Každému datovému univerzu je přiřazena vlastní adresa skupiny multicast. To zajišťuje, že zařízení, která jsou přidružena k dané adrese univerzu, data přijímají. Výsledkem je menší přetížení sítě. Jedná se o otevřený standard a neplatí se na něj žádné licenční poplatky.

Jak funguje sACN

Provoz sACN je definován jeho efektivitou a spolehlivostí. Princip multicastového návrhu zajišťuje, že bez ohledu na to, kolik zařízení (uzlů) naslouchá danému universe, řídicí jednotka odesílá v síti pouze jeden datový paket na universe. Používá IGMP snooping.

Pro aplikace kritické z hlediska načasování, jako je mapování pixelů, používá sACN pakety pro synchronizaci univerza. Ty jsou definovány standardem E1.33. Zajišťuje, aby všechny uzly odesílaly stejný datový rámec ve stejnou chvíli, což nakonec vede k lepší synchronizaci. Podporuje úrovně priorit, což znamená, že více řídicích jednotek může sdílet ovládání stejných zařízení.

Výhody sACN oproti Art-Net

• Efektivita sítě: Díky multicastu je ideální pro velké sestavy a LED stěny (zejména ty s více než 40 vesmíry).
• Nadbytek: Nabízí skutečnou prioritu a podporuje více současných zdrojů.
• Síťová integrace: Funguje lépe se spravovanými přepínači a VLAN/QoS.
• Špičková volba: Je to protokol volby pro vysílání a zábavní parky jako Disney a BBC kvůli spolehlivosti.
• Stabilita: Eliminuje riziko náhodného zahlcení vysíláním, pokud je správně nakonfigurováno snooping IGMP.
• Budoucnost: Protokol je vysoce škálovatelný. Již nyní podporuje 63 999 universů a v E1.33 zahrnuje budoucí rozšíření, jako je CID.

Art-Net vs. sACN: Klíčové rozdíly

XMLITE: Napájení pro novou generaci síťového osvětlení

Inteligentní svítidla XMLITE – včetně vysokorychlostních pohyblivé světlo s paprskem modely – dodávají se s vestavěnou podporou nejpokročilejších protokolů Art-Net a sACN. Pro příjem dat používají konektor RJ45. Není potřeba žádný externí uzel. Každé z jejich jevištních svítidel je dodáváno s vestavěným webovým serverem, který umožňuje vzdálenou diagnostiku, aktualizace firmwaru a monitorování celého systému.

Pro dlouhodobý provoz a spolehlivost mají jevištní osvětlení XMLITE dobře navržený chladicí systém. LED diody dokáží stabilně a spolehlivě běžet i po intenzivní 12hodinové show. Firmware automaticky vyjednává mezi Art-Net a sACN, což znamená elegantní mechanismus failoveru pro nepřetržitý provoz. Tento mechanismus zajišťuje nepřetržitý provoz v případě, že se u jednoho protokolu vyskytne problém.

Praktické aspekty používání Art-Net a sACN

Pro zajištění úspěšného a bezchybného nastavení osvětlení pódia zvažte tyto praktické aspekty. Jejich implementace povede ke stabilní a spolehlivé síti.

Nejlepší postupy pro nastavení sítě

• Používejte spravované gigabitové přepínače s funkcí IGMP snooping a QoS
• Izolujte síť osvětlení pomocí samostatných fyzických přepínačů nebo VLAN
• Vyhraďte statickou IP adresu nebo rezervaci DHCP, abyste předešli konfliktům IP adres
• Povolit synchronizaci sACN universe (E1.33) pro libovolné pixelové stěny nebo video povrchy
• Udržujte firmware a software aktualizované
• Všechna zařízení v síti by měla splňovat nejnovější verze protokolů (Art-Net 4, E1.31-2018)

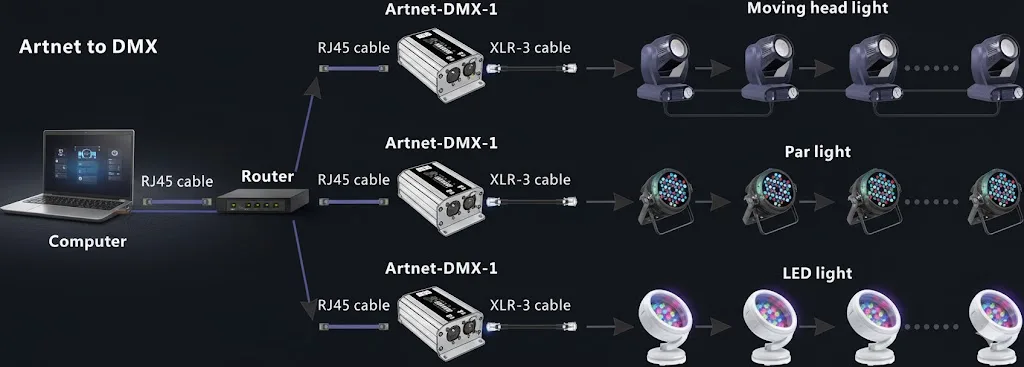

Kombinace DMX, Art-Net a sACN

• Použijte DMX uzly nebo převodníky k převodu signálu RJ45 na DMX512
• Namontujte DMX uzly blízko svítidla, například na příhradovou konstrukci
• Při práci s více zdroji ovládacích prvků používejte uzly se slučováním a nastavením priorit HTP (Highest Takes Precedence) / LTP (Latest Takes Precedence).
• Důkladně otestujte latenci a odezvu systému

Odstraňování běžných problémů

• Blikat: Zkontrolujte přepínač, zda neobsahuje IGMP snooping a agresivní zabezpečení portů.
• Zpoždění regulace: Zakázat energeticky úsporný Ethernet (EEE)
• Vesmír nepřichází: Použijte síťový sniffer k zachycení dat na UDP portu 5568 (sACN) nebo UDP portu 6454 (Art-Net).
• Překrývání vesmírů nebo boj zařízení: Ověřte přiřazení adres a zajistěte, aby žádné dvě konzole neodesílaly data pro stejný universe bez nastavení priority.
• Vysoké zatížení CPU v konzoli: Převeďte z vysílání na unicast pro snížení zátěže.

Závěr: Chytřejší a propojenější budoucnost pro osvětlení pódia

DMX512 způsobil revoluci a zjednodušil nastavení jevištního osvětlení díky svým masivním možnostem datové komunikace. Designéři a osvětlovací profesionálové rychle naplnili jeho limity extravagantními sestavami, které vytvořily prostor pro technologie Art-Net a sACN. Odstranili limity zařízení a výrazně snížili počet kabelů, což vedlo k významným úsporám investičních nákladů na osvětlovací sestavu.

Páteří těchto technologií s royalty-free a bezplatnými licencemi je síť Ethernet. Art-Net se díky automatickému vyhledávání a jednoduchosti ukazuje jako nejrychlejší volba pro turné a menší instalace. Naproti tomu sACN je vhodný pro velké trvalé instalace. Efektivita multicastu a nativní nastavení priorit z něj činí ideální řešení pro vysílací prostředí.

Pro profesionály již není zvládnutí obou protokolů a pochopení klíčových síťových konceptů – jako jsou VLAN, QoS a IGMP snooping – volitelné. Je to povinnost navrhnout velkolepé pódiové a architektonické osvětlení. Díky společnostem jako XMLITE, které integrují oba standardy do své produktové řady, profesionálové získávají flexibilní, spolehlivá a na budoucnost připravená řešení, která drží krok s moderními požadavky na výkon.

Nejčastější dotazy

Otázka: Jaký je rozdíl mezi Art-Net a sACN v řízení osvětlení?

Art-Net používá broadcast/unicast, což je rychlejší a jednodušší na nastavení. sACN používá multicast s prioritou a synchronizací, což sice trvá déle, ale ve velkých sítích funguje lépe.

Otázka: Lze Art-Net a sACN použít společně v jednom osvětlení?

Ano – každá moderní konzole a uzel podporuje Art-Net a sACN současně. Jednoduše každému z nich přiřaďte různé univerza.

Otázka: Jak si světelný designéři vybírají mezi Art-Net a sACN pro daný projekt?

Pro rychlost zvažte Art-Net pro turné a jednorázové akce, v případě trvalých instalací, zábavních parků nebo vysílání zvažte sACN pro spolehlivost a redundanci.

Otázka: Jak síťové osvětlení mění budoucnost scénografie?

Protokoly Art-Net a sACN umožňují skutečné ovládání celých scénických ploch na úrovni pixelů, integraci s mediálními servery a efekty generované na okrajích, které šetří šířku pásma.

Otázka: Který protokol je lepší pro živé události vs. pro trvalé instalace?

Živé akce a turné: Art-Net (rychlejší rigging). Trvalé instalace a zábavní parky: sACN (efektivita a priorita multicastu).
